Производительность и компоновка

МВГ Вортэкс А/В/C

1. Компоновка МВГ

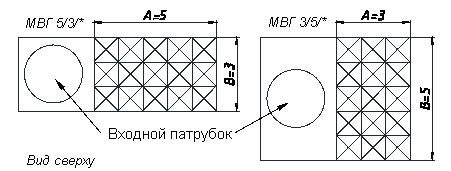

A/B/* – код компоновки и производительности (Рис. 1)



А и B - количество рядов решеток относительно входного патрубка (A -  по боковой стороне от патрубка,  B - по лицевой).



Каждая отдельная ячейка решетки рассчитана на расход газа от 700 до 1400 м³/час, (см. График рабочих режимов и сопротивлений).

Производительность ячейки зависит от количества воды подаваемой на её орошение.

Оптимальный  расход воздуха:  1100 - 1300 м3/ч.

Таким образом суммарная производительность  установки МВГ составляет АхВх(700 -1400) м³/час.



Схема расположения диспергирующих решеток и входного патрубка МВГ.

/*/C – количество ступеней очистки

В многоступенчатых МВГ количество сепараторов не меняется, но добавляются слои диспергирующих решеток. Орошающая жидкость подается на верхнюю решетку, откуда проваливается вниз, обеспечивая противоточную схему взаимодействия с очищаемым воздухом, что приводит к повышению эффективности очистки

мвг компоновка из брощюры 2.jpg

2. Габаритные и присоединительные размеры МВГ

Возможно множество вариантов изготовления установки МВГ с различным сочетанием номеров A, B и диаметрами входного (Dвх) и выходного (Dвых) патрубков.



Ниже приведены формулы для ориентировочного расчета основных размеров установки, которые можно закладывать в проекты под конкретные задачи.

l1 - обычно 160 мм

l2 = Dвх/2 + 130

l3 = Dвх*1,1 + 150

L = A*300 + l3 + 200

lвх обычно = Dвх

lвых = 100 .. 200 в зависимости от Dвых

h1 - обычно 300 мм (для установок небольшой производительности - 160 мм)

h2 = А*180 + l3*0,087 + 40

h3 = Dвых + 200

h3-0 = Dвых/2 + 150

h4 = 800 ± 200

H = h1 + h2 + h3 + 1200

W = B*300 + 200

h4 - высота подачи  орошающей  жидкости в узел ввода, размер может отличаться в зависимости от конфигурации узла.

Габаритные и присоединительные размеры МВГ Вортэкс

Лестницы с площадками для обслуживания установки добавляют габаритный размер 600 мм к стороне, к которой они приставлены.

Для  размерности 3/4/* и более целесообразно устанавливать лестницы с площадками для обслуживания с двух сторон

Выходной патрубок очищенного газа может быть ориентирован в три стороны (см.рисунок4) Направление ориентировки выходного патрубка определяется со стороны входного патрубка.

Для МВГ с квадратным поперечным сечением (для размерностей 1/1, 2/2, 3/3 и т.п.) ориентировка выходного патрубка задается поворотом отводящего короба.

Для других вариантов исполнения желаемую ориентировку необходимо указывать при заказе.

Входной паирубок МВГ. Влево Прямо Вправо .

Варианты исполнения МВГ
МВГ_4х6х1
МВГ_4х6х1
press to zoom
МВГ_5х4х1
МВГ_5х4х1
press to zoom
МВГ_3х4х1
МВГ_3х4х1
press to zoom
МВГ_2х4х1
МВГ_2х4х1
press to zoom
МВГ_1х1х1
МВГ_1х1х1
press to zoom
МВГ_2х3х1
МВГ_2х3х1
press to zoom
МВГ_2х3х2
МВГ_2х3х2
press to zoom
МВГ_2х2х1_П
МВГ_2х2х1_П
press to zoom

Буква "П" в обозначении модификации гидрофильтра обозначает исполнение из полипропилена - коррозионно стойкие аппараты для химических задач.
